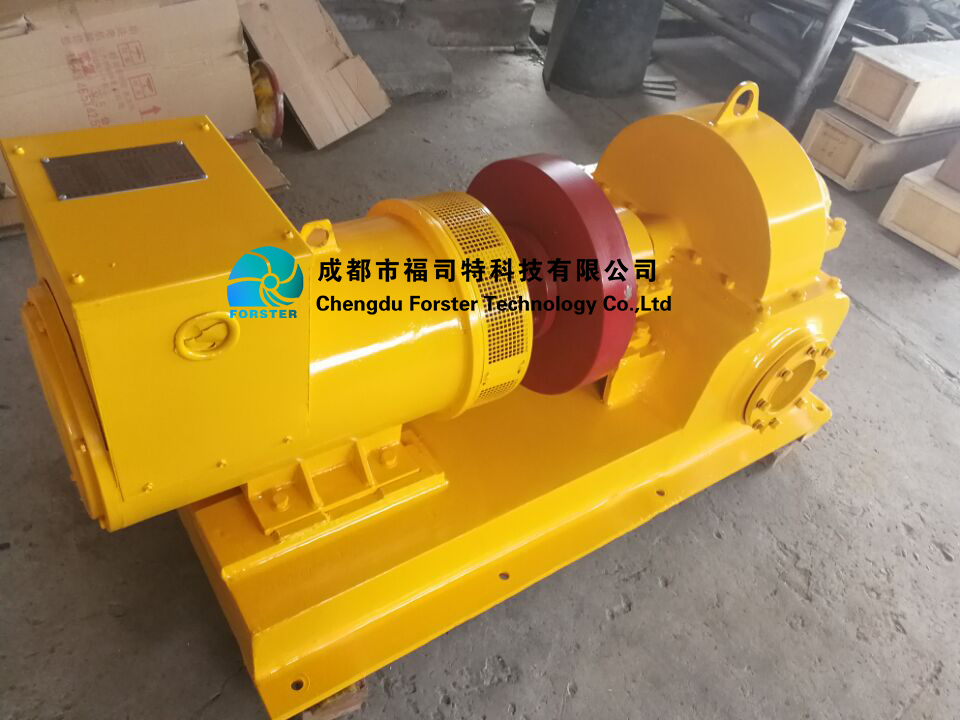

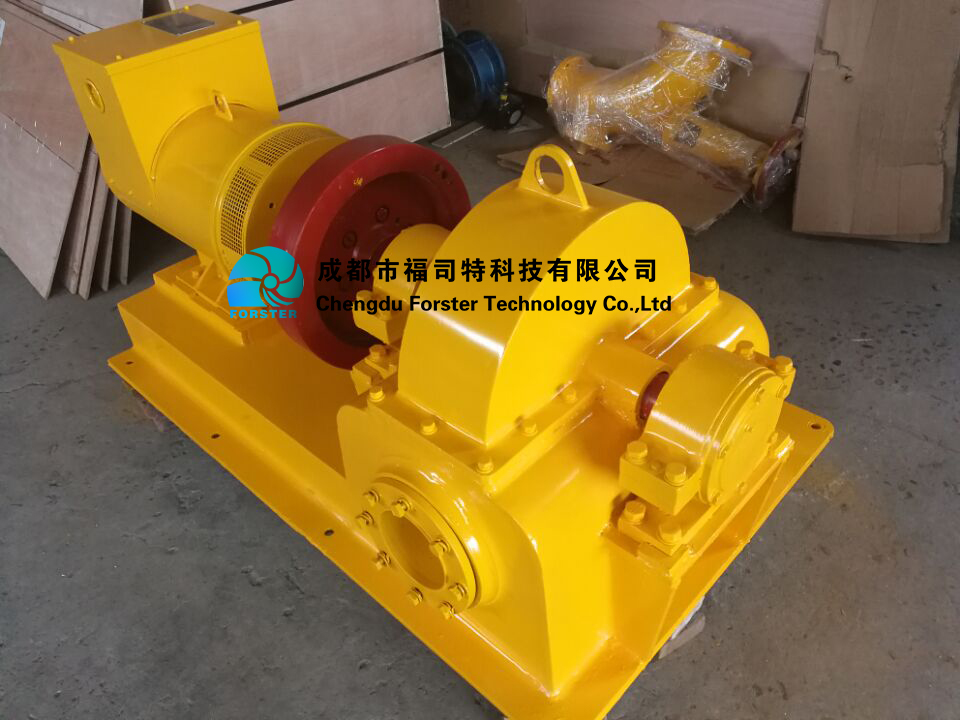

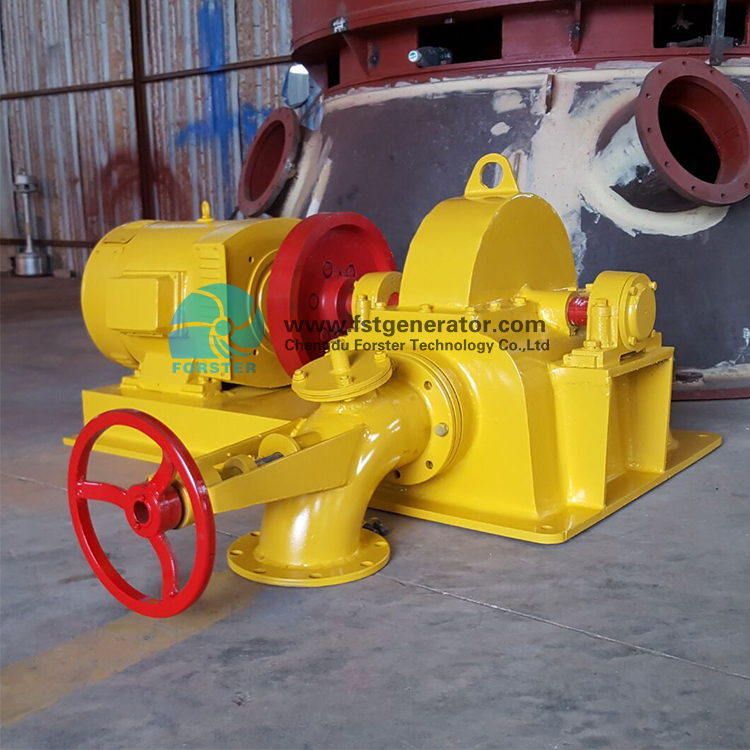

Тот баспайтын болаттан жасалған Пельтон турбиналық дөңгелегі 30 кВт гидроэлектрлік Пельтон турбиналық генератор
Турбина түсетін су түріндегі энергияны айналмалы білік қуатына айналдырады.Кез келген белгілі бір гидроторап үшін ең жақсы турбинаны таңдау учаскенің сипаттамаларына байланысты, басымдылары қол жетімді ба және ағын болып табылады.Таңдау сонымен қатар генератордың немесе турбинаны жүктейтін басқа құрылғының қалаған жұмыс жылдамдығына байланысты.Турбинаның жартылай ағын жағдайында қуат өндіруі күтілетіні сияқты басқа ойлар да таңдауда маңызды рөл атқарады.Барлық турбиналар қуат жылдамдығының сипаттамасына ие.Олар белгілі бір жылдамдық, бас және ағын комбинациясында ең тиімді жұмыс істеуге бейім болады.
Турбинаның жобалық жылдамдығы негізінен оның астында жұмыс істейтін баспен анықталады.Турбиналарды жоғары басы, орташа басы немесе төмен басты машиналар деп жіктеуге болады.Турбиналар жұмыс істеу принципі бойынша да бөлінеді және импульстік немесе реакциялық турбиналар болуы мүмкін
Forster Micro Pelton турбинасының параметрлері
CJ237-W-45/1x4.8 Гидротурбинаның өнімділігі туралы деректер және қосымша кесте | ||||||||
Үлгі | Турбина параметрлері | Генератор параметрлері | Су қабылдау | |||||
Дизайн басы (м) | Дизайн басының астында | Жобалау жылдамдығы (р/мин) | Генератордың қуаты | Номиналды жылдамдық (р/мин) | Қашу жылдамдығы (р/мин) | Диаметрі (мм) | ||
Ағын жылдамдығы (м3/с) | Шығыс (кВт) | |||||||
CJ237-W-45/1x4,8 | 60 | 0,06 | 28 | 637 | 26 | 1000 | 1800 | 200 |
70 | 0,065 | 35.9 | 688 | 40 | 750 | 1500 | 200 | |
80 | 0,07 | 43.9 | 735 | 40 | 750 | 1500 | 200 | |
90 | 0,074 | 51.9 | 780 | 55 | 750 | 1500 | 200 | |
100 | 0,078 | 59.7 | 822 | 55 | 750 | 1500 | 200 | |
110 | 0,082 | 69.1 | 862 | 75 | 1000 | 1800 | 200 | |
120 | 0,085 | 80.2 | 901 | 75 | 1000 | 1800 | 200 | |
130 | 0,089 | 90.8 | 937 | 75 | 1000 | 1800 | 200 | |
140 | 0,092 | 102 | 937 | 100 | 1000 | 2200 | 200 | |
150 | 0,095 | 112 | 1007 | 100 | 1000 | 2200 | 200 | |
160 | 0,098 | 123 | 1040 | 100 | 1000 | 2200 | 200 | |
170 | 0,0102 | 134 | 1073 | 125 | 1000 | 2200 | 200 | |
180 | 0,0104 | 144 | 1103 | 125 | 1000 | 2200 | 200 |
