用于 HPP 的 4100KW 发电机水斗轮水力水电水斗涡轮机

简短的介绍:

出力:4100KW
流量:1.3m³/s
水头:375m

频率:50Hz/60Hz
证书:ISO9001/CE/TUV
电压:6300V
效率:92%-95%
发电机类型:SFW4500
发电机:无刷励磁
阀门 : 蝶阀
轮子材料:不锈钢 Seel
蜗壳材质:碳钢


产品描述

产品标签

水斗轮是小型水力发电的常见涡轮机,当可用水源在低流速下具有相对较高的水头时,水斗轮最有效。佩尔顿轮有各种尺寸,从最小的微型水电系统到远大于小型 10 MW 装置所需的尺寸。
在操作上,当水射流撞击成型的铲斗叶片时,水速的方向改变以跟随铲斗的轮廓。水冲能量对斗轮系统施加扭矩,使轮子旋转;水流本身“掉头”并从桶的外侧流出,减速到低速。在这个过程中,水射流的动量被传递到轮子,然后传递到涡轮机。因此,“脉冲”能量确实作用于涡轮机。为了获得最大的功率和效率,轮和涡轮系统的设计使得水射流速度是旋转桨叶速度的两倍。水射流原始动能的很小一部分将保留在水中,这会导致桶以与填充相同的速度被清空,从而允许高压输入流不间断且不会浪费能量。通常,两个铲斗并排安装在车轮上,这样可以将水射流分成两股相等的水流。这平衡了叶轮上的侧向载荷力,并有助于确保水的流体射流的动量平稳、有效地传递到涡轮叶轮。

https://www.fstgenerator.com/1300kw-generator-pelton-wheel-hydroelectric-pelton-turbine-for-hpp-product/

为秘鲁定制的 4100 KW Pelton 涡轮机

成都弗罗斯特科技有限公司

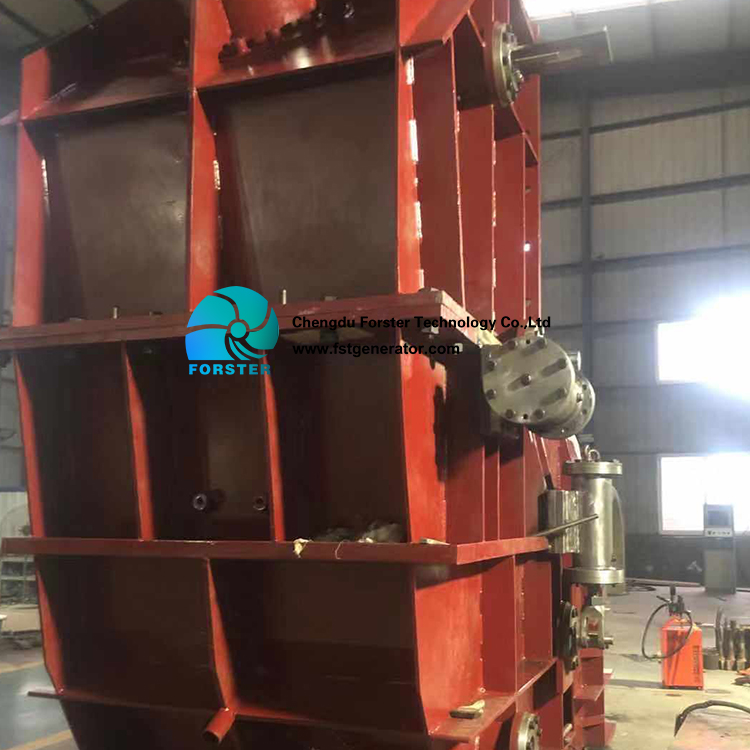

4100KW 涡轮机是为秘鲁客户定制的。涡轮的主要参数如下:

流道直径:850mm
额定功率:4100(KW)
转轮重量 0.87t
励磁方式:静态可控硅

4100KW汽轮机转轮经过动平衡校核和直喷结构。不锈钢流道、喷针、不锈钢密封圈均经过氮化处理。
阀门带PLC接口、RS485接口、电动旁通控制阀、电控箱。

pelton turbine

电气控制系统

所有生产过程均由熟练的数控机床操作人员按照ISO质量控制程序进行,所有产品均经过多次测试

加工设备

所有生产过程均由熟练的数控机床操作人员按照ISO质量控制程序进行,所有产品均经过多次测试

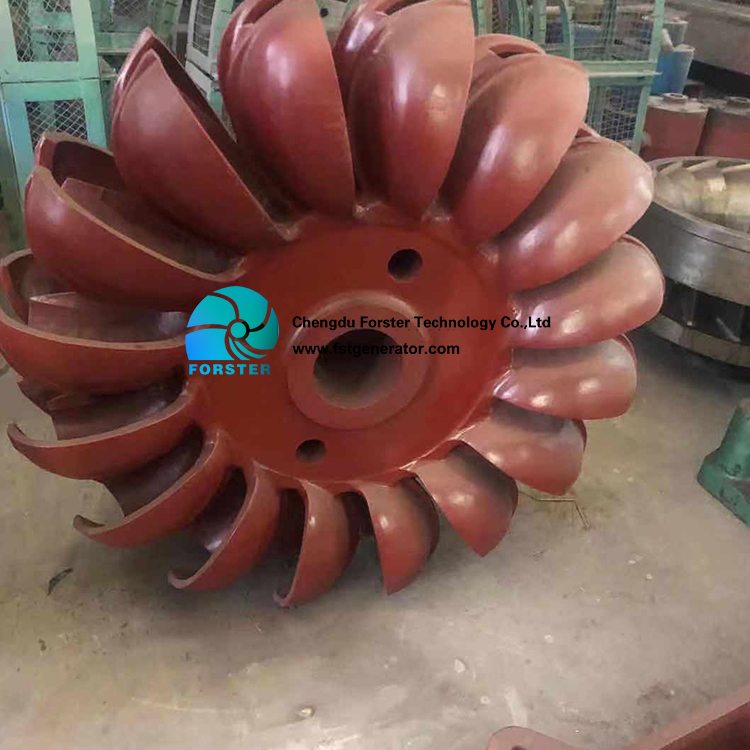

赛跑者

流道经过动平衡校核和直喷结构。不锈钢流道、喷针、不锈钢密封圈均经过氮化处理。

产品优势
1.综合加工能力。如5M CNC VTL OPERATOR、130&150 CNC落地镗床、恒温退火炉、刨铣床、CNC加工中心等。
2.设计寿命40年以上。
3.福斯特提供一次免费上门服务,客户一年内购买三台(容量≥100kw),或总购买量超过5台。现场服务包括设备检查、新现场检查、安装和维护培训等。
4.OEM 接受。
5.CNC加工,动平衡测试和等温退火处理,无损检测。
6.设计研发能力,13名具有设计研发经验的高级工程师。
7.福斯特技术顾问从事水轮机工作50年,享受国务院特殊津贴。
